СТВ-USB-485G

Перешкодозахищений гальванічно-ізольований перетворювач інтерфейсів RS-485 (три роз'єма) в USB

STV-USB-485G

Основні характеристики

Схема підключення

RS-485:
4-х дротова схема підключення екранованим сигнальним кабелем (2-провідна лінія RS-485 плюс загальний дріт заземлення, з'єднаний з екраном, та провід живлення)
USB:
Кабель з роз'ємом Type A Male

Напруга живлення

5 В

Струм споживання

не більше 30 мА

Робочий діапазон температури навколишнього середовища

-40..+70 °C

Матеріал корпусу перетворювача

пластик ABS

Захищеність від впливу пилу та вологи

ІР-65, IP-67

Довжина лінії зв'язку

до 1500м (зі швидкістю 9600bps)

Швидкість передачі даних

до 2Mbps

Вища ступінь вибухозахисту

0ExiaIICT6

Вид вибухозахисту

іскробезпечне електричне коло

  • Пристрій, призначений для дистанційного автоматичного збору даних за стандартним комунікаційним протоколом без спеціального програмного забезпечення.

  • Відповідає всім вимогам безпеки.

  • Живлення пристрою здійснюється безпосередньо від лінії інтерфейсу USB.

  • Ізольований інтерфейс RS-485.

  • Висока перешкодозахищеність.

  • Висока надійність і довготривала стабільність.

  • Призначений для масового виробництва.

Конструктивні особливості

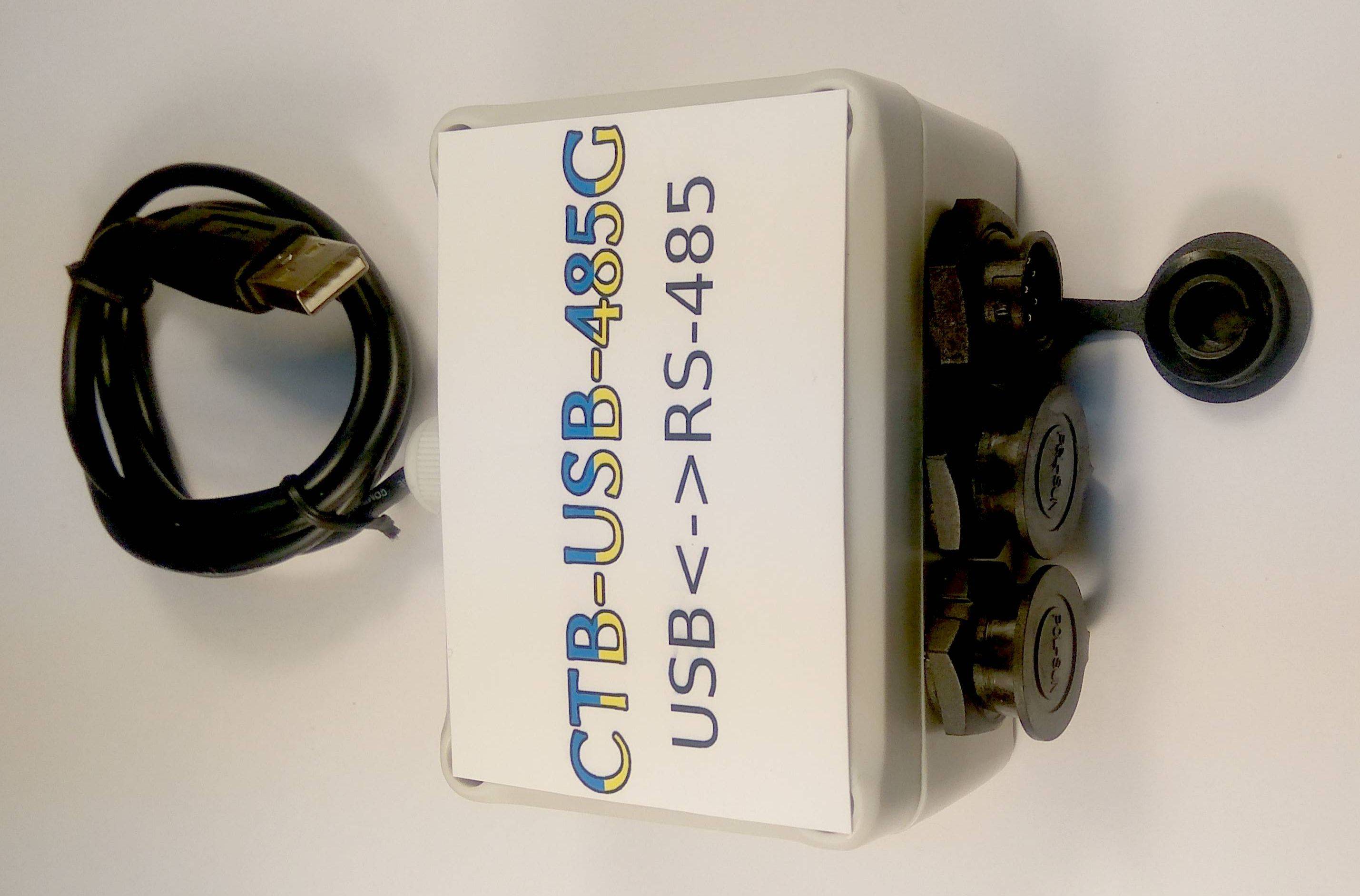

СТВ-USB-485G складається з блоку обробки і перетворення, розміщеного в герметичному корпусі з пластика ABS розмірами 88х64х44мм та забезпеченого трьома 8-контактними роз'ємами POLSUN для підключення по інтерфейсу стандарту RS-485 та кабелю з роз'ємом USB Type A для підключення до ПК або ЛПК.
